第 3 章地址族与数据序列

本章代码，在TCP-IP-NetworkNote中可以找到。

把套接字比喻成电话，那么目前只安装了电话机，本章讲解给电话机分配号码的方法，即给套接字分配 IP 地址和端口号。

3.1 分配给套接字的 IP 地址与端口号

IP 是 Internet Protocol（网际协议）的简写，是为收发网络数据而分配给计算机的值。端口号并非赋予计算机的值，而是为了区分程序中创建的套接字而分配给套接字的序号。

3.1.1 网络地址（Internet Address）

为使计算机连接到网络并收发数据，必须为其分配 IP 地址。IP 地址分为两类。

IPv4（Internet Protocol version 4）4 字节地址族
IPv6（Internet Protocol version 6）16 字节地址族

两者之间的主要差别是 IP 地址所用的字节数，目前通用的是 IPv4，IPv6 的普及还需要时间。

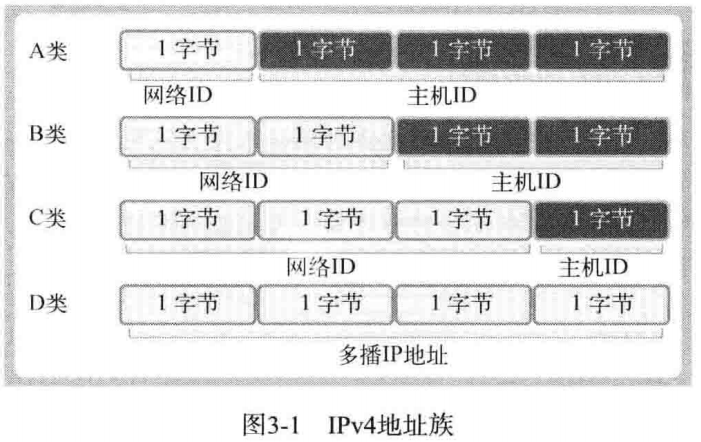

IPv4 标准的 4 字节 IP 地址分为网络地址和主机（指计算机）地址，且分为 A、B、C、D、E 等类型。

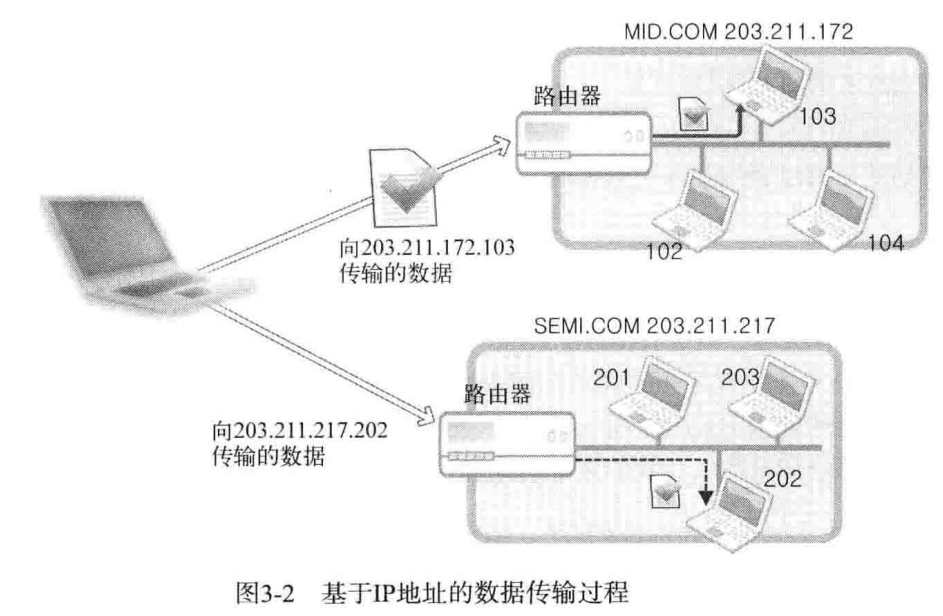

数据传输过程：

某主机向 203.211.172.103 和 203.211.217.202 传递数据，其中 203.211.172 和 203.211.217 为该网络的网络地址，所以「向相应网络传输数据」实际上是向构成网络的路由器或者交换机传输数据，然后由路由器或者交换机根据数据中的主机地址向目标主机传递数据。

3.1.2 网络地址分类与主机地址边界

只需通过 IP 地址的第一个字节即可判断网络地址占用的总字节数，因为我们根据 IP 地址的边界区分网络地址，如下所示：

A 类地址的首字节范围为：0~127
B 类地址的首字节范围为：128~191
C 类地址的首字节范围为：192~223

还有如下这种表示方式：

A 类地址的首位以 0 开始
B 类地址的前 2 位以 10 开始
C 类地址的前 3 位以 110 开始

因此套接字收发数据时，数据传到网络后即可轻松找到主机。

3.1.3 用于区分套接字的端口号

IP 地址用于区分计算机，只要有 IP 地址就能向目标主机传输数据，但是只有这些还不够，我们需要把信息传输给具体的应用程序。

所以计算机一般配有 NIC（网络接口卡）这一数据传输设备。通过 NIC 接收的数据内有端口号，操作系统参考端口号把信息传给相应的应用程序。

端口号由 16 位构成，可分配的端口号范围是 0~65535。但是 0~1023 是知名端口，一般分配给特定的应用程序，所以应当分配给此范围之外的值。

虽然端口号不能重复，但是 TCP 套接字和 UDP 套接字不会共用端口号，所以允许重复。如果某 TCP 套接字使用了 9190 端口号，其他 TCP 套接字就无法使用该端口号，但是 UDP 套接字可以使用。

总之，数据传输目标地址同时包含 IP 地址和端口号，只有这样，数据才会被传输到最终的目的应用程序。

3.2 地址信息的表示

应用程序中使用的 IP 地址和端口号以结构体的形式给出了定义。本节围绕结构体讨论目标地址的表示方法。

3.2.1 表示 IPv4 地址的结构体

结构体的定义如下

struct sockaddr_in
{
    sa_family_t sin_family;  //地址族（Address Family）
    uint16_t sin_port;       //16 位 TCP/UDP 端口号
    struct in_addr sin_addr; //32位 IP 地址
    char sin_zero[8];        //不使用
};

该结构体中提到的另一个结构体 in_addr 定义如下，它用来存放 32 位 IP 地址

struct in_addr
{
    in_addr_t s_addr; //32位IPv4地址
};

关于以上两个结构体的一些数据类型：

数据类型名称	数据类型说明	声明的头文件
int8_t	signed 8-bit int	sys/types.h
uint8_t	unsigned 8-bit int (unsigned char)	sys/types.h
int16_t	signed 16-bit int	sys/types.h
uint16_t	unsigned 16-bit int (unsigned short)	sys/types.h
int32_t	signed 32-bit int	sys/types.h
uint32_t	unsigned 32-bit int (unsigned long)	sys/types.h
sa_family_t	地址族（address family）	sys/socket.h
socklen_t	长度（length of struct）	sys/socket.h
in_addr_t	IP地址，声明为 uint32_t	netinet/in.h
in_port_t	端口号，声明为 uint16_t	netinet/in.h

为什么要额外定义这些数据类型呢？这是考虑扩展性的结果。

3.2.2 结构体 sockaddr_in 的成员分析

成员 sin_family

每种协议适用的地址族不同，比如，IPv4 使用 4 字节的地址，IPv6 使用 16 字节的地址。

地址族

地址族（Address Family）	含义
AF_INET	IPv4 用的地址族
AF_INET6	IPv6 用的地址族
AF_LOCAL	本地通信中采用的 Unix 协议的地址族

AF_LOCAL 只是为了说明具有多种地址族而添加的。

成员 sin_port
该成员保存 16 位端口号，重点在于，它以网络字节序保存。
成员 sin_addr
该成员保存 32 位 IP 地址信息，且也以网络字节序保存。
成员 sin_zero
无特殊含义。它的存在是为了让 sockaddr_in 结构体的大小与 sockaddr 结构体保持一致，以便 sockaddr_in 结构体变量的地址值能以如下方式传递给 bind 函数。
在之前的代码中
c
```
if (bind(serv_sock, (struct sockaddr *)&serv_addr, sizeof(serv_addr)) == -1)
    error_handling("bind() error");
```
1
2
此处 bind 第二个参数期望得到的是 sockaddr 结构体变量的地址值，包括地址族、端口号、IP 地址等。
c
```
struct sockaddr
{
    sa_family_t sin_family; //地址族
    char sa_data[14];       //地址信息
};
```
1
2
3
4
5
此结构体 sa_data 保存的地址信息中需要包含 IP 地址和端口号，剩余部分应该填充 0，但是这样手动填充地址信息非常麻烦，所以出现了 sockaddr_in 结构体，然后强制转换成 sockaddr 类型，则生成符合 bind 条件的参数。

3.3 网络字节序与地址变换

不同的 CPU 中，4 字节整数值 1 在内存空间保存方式是不同的。

有些 CPU 这样保存：

00000000 00000000 00000000 00000001

有些 CPU 这样保存：

00000001 00000000 00000000 00000000

一种是顺序保存，一种是倒序保存。

3.3.1 字节序（Order）与网络字节序

CPU 保存数据的方式有两种，这意味着 CPU 解析数据的方式也有 2 种：

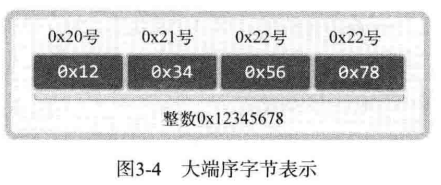

大端序（Big Endian）：高位字节存放到低位地址

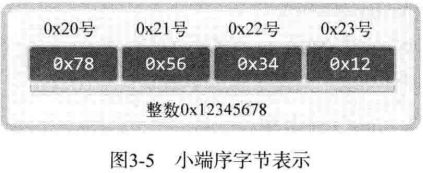

小端序（Little Endian）：低位字节存放到低位地址

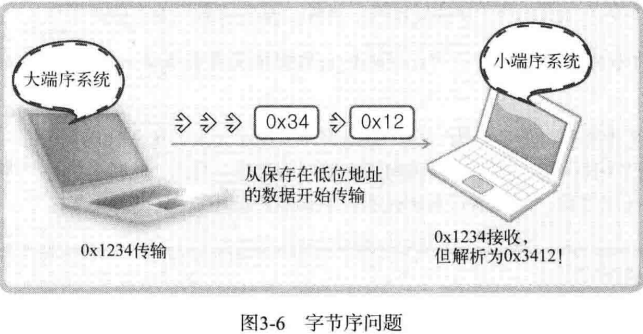

两台字节序不同的计算机在数据传递的过程中可能出现的问题：

因为这种原因，所以在通过网络传输数据时必须约定统一的方式，这种约定被称为网络字节序（Network Byte Order），非常简单，统一为大端序。即，先把数据转换成大端序格式再进行网络传输。

3.3.2 字节序转换

帮助转换字节序的函数：

unsigned short htons(unsigned short);
unsigned short ntohs(unsigned short);
unsigned long htonl(unsigned long);
unsigned long ntohl(unsigned long);

通过函数名称掌握其功能，只需要了解：

htons 的 h 代表主机（host）字节序。
htons 的 n 代表网络（network）字节序。
s 代表两个字节的 short 类型，因此以 s 为后缀的函数用于端口转换。
l 代表四个字节的 long 类型，所以以 l 为后缀的函数用于 IP 地址转换。

下面的代码是示例，说明以上函数调用过程：

endian_conv.c

#include <stdio.h>
#include <arpa/inet.h>
int main(int argc, char *argv[])
{
    unsigned short host_port = 0x1234;
    unsigned short net_port;
    unsigned long host_addr = 0x12345678;
    unsigned long net_addr;

    net_port = htons(host_port); //转换为网络字节序
    net_addr = htonl(host_addr);

    printf("Host ordered port: %#x \n", host_port);
    printf("Network ordered port: %#x \n", net_port);
    printf("Host ordered address: %#lx \n", host_addr);
    printf("Network ordered address: %#lx \n", net_addr);

    return 0;
}

编译运行：

shell

gcc endian_conv.c -o conv
./conv

结果：

Host ordered port: 0x1234
Network ordered port: 0x3412
Host ordered address: 0x12345678
Network ordered address: 0x78563412

这是在小端 CPU 上的运行结果。大部分人会得到相同的结果，因为 Intel 和 AMD 的 CPU 都以小端序为标准。

3.4 网络地址的初始化与分配

3.4.1 将字符串信息转换为网络字节序的整数型

sockaddr_in 中需要的是 32 位整数型，但是我们只熟悉点分十进制表示法，那么该如何把类似于 201.211.214.36 转换为 4 字节的整数类型数据呢？幸运的是，有一个函数可以帮助我们完成它，该函数将字符串形式的 IP 地址转换为网络字节序形式的 32 位整数型数据。

#include <arpa/inet.h>
in_addr_t inet_addr(const char *string);
//成功时返回 32 位大端序整数型值，失败时返回 INADDR_NONE

具体示例：

inet_addr.c

#include <stdio.h>
#include <arpa/inet.h>
int main(int argc, char *argv[])
{
    char *addr1 = "1.2.3.4";
    char *addr2 = "1.2.3.256";

    unsigned long conv_addr = inet_addr(addr1);
    if (conv_addr == INADDR_NONE)
        printf("Error occurred! \n");
    else
        printf("Network ordered integer addr: %#lx \n", conv_addr);

    conv_addr = inet_addr(addr2);
    if (conv_addr == INADDR_NONE)
        printf("Error occurred! \n");
    else
        printf("Network ordered integer addr: %#lx \n", conv_addr);
    return 0;
}

编译运行：

shell

gcc inet_addr.c -o addr
./addr

输出：

Network ordered integer addr: 0x4030201
Error occurred!

1 个字节能表示的最大整数是 255，所以代码中 addr2 是错误的 IP 地址。从运行结果看，inet_addr 不仅可以转换地址，还可以检测有效性。

inet_aton 函数与 inet_addr 函数在功能上完全相同，也是将字符串形式的 IP 地址转换成整数型的 IP 地址。只不过该函数用了 in_addr 结构体，且使用频率更高。

#include <arpa/inet.h>
int inet_aton(const char *string, struct in_addr *addr);
/*
成功时返回 1 ，失败时返回 0
string: 含有需要转换的IP地址信息的字符串地址值
addr: 保存转换结果的 in_addr 结构体变量的地址值
*/

函数调用示例：

inet_aton.c

#include <stdio.h>
#include <stdlib.h>
#include <arpa/inet.h>
void error_handling(char *message);

int main(int argc, char *argv[])
{
    char *addr = "127.232.124.79";
    struct sockaddr_in addr_inet;

    if (!inet_aton(addr, &addr_inet.sin_addr))
        error_handling("Conversion error");
    else
        printf("Network ordered integer addr: %#x \n", addr_inet.sin_addr.s_addr);
    return 0;
}

void error_handling(char *message)
{
    fputs(message, stderr);
    fputc('\n', stderr);
    exit(1);
}

编译运行：

shell

gcc inet_aton.c -o aton
./aton

运行结果：

Network ordered integer addr: 0x4f7ce87f

可以看出，已经成功的把转换后的地址放进了 addr_inet.sin_addr.s_addr 中。

还有一个函数，与 inet_aton() 正好相反，它可以把网络字节序整数型 IP 地址转换成我们熟悉的字符串形式，函数原型如下：

#include <arpa/inet.h>
char *inet_ntoa(struct in_addr adr);
//成功时返回保存转换结果的字符串地址值，失败时返回 NULL 空指针

该函数将通过参数传入的整数型 IP 地址转换为字符串格式并返回。但要小心，返回值为 char 指针，返回字符串地址意味着字符串已经保存在内存空间，但是该函数未向程序员要求分配内存，而是在内部申请了内存保存了字符串。也就是说调用了该函数后要立即把信息复制到其他内存空间。因为，若再次调用 inet_ntoa 函数，则有可能覆盖之前保存的字符串信息。总之，再次调用 inet_ntoa 函数前返回的字符串地址是有效的。若需要长期保存，则应该将字符串复制到其他内存空间。

示例：

inet_ntoa.c

#include <stdio.h>
#include <string.h>
#include <arpa/inet.h>

int main(int argc, char *argv[])
{
    struct sockaddr_in addr1, addr2;
    char *str_ptr;
    char str_arr[20];

    addr1.sin_addr.s_addr = htonl(0x1020304);
    addr2.sin_addr.s_addr = htonl(0x1010101);
    //把addr1中的结构体信息转换为字符串的IP地址形式
    str_ptr = inet_ntoa(addr1.sin_addr);
    strcpy(str_arr, str_ptr);
    printf("Dotted-Decimal notation1: %s \n", str_ptr);

    inet_ntoa(addr2.sin_addr);
    printf("Dotted-Decimal notation2: %s \n", str_ptr);
    printf("Dotted-Decimal notation3: %s \n", str_arr);
    return 0;
}

编译运行：

shell

gcc inet_ntoa.c -o ntoa
./ntoa

输出：

Dotted-Decimal notation1: 1.2.3.4
Dotted-Decimal notation2: 1.1.1.1
Dotted-Decimal notation3: 1.2.3.4

3.4.2 网络地址初始化

结合前面的内容，介绍套接字创建过程中，常见的网络信息初始化方法：

struct sockaddr_in addr;
char *serv_ip = "211.217.168.13";          //声明IP地址字符串
char *serv_port = "9190";                  //声明端口号字符串
memset(&addr, 0, sizeof(addr));            //结构体变量 addr 的所有成员初始化为0
addr.sin_family = AF_INET;                 //指定地址族
addr.sin_addr.s_addr = inet_addr(serv_ip); //基于字符串的IP地址初始化
addr.sin_port = htons(atoi(serv_port));    //基于字符串的端口号初始化

3.5 基于 Windows 的实现

略

3.6 习题

答案仅代表本人个人观点，不一定正确

IP 地址族 IPv4 与 IPv6 有什么区别？在何种背景下诞生了 IPv6?
答：主要差别是 IP 地址所用的字节数，IPv4 使用 4 字节地址（约 43 亿个地址），IPv6 使用 16 字节地址（约 3.4×10^38 个地址）。目前通用的是 IPv4，但由于 IPv4 地址资源已近枯竭，所以诞生了 IPv6，它具有巨大的地址空间，可以满足未来互联网发展的需求。
通过 IPv4 网络 ID、主机 ID 及路由器的关系说明公司局域网的计算机传输数据的过程。
答：网络 ID 是为了区分网络而设置的一部分 IP 地址，主机 ID 是为了区分网络内的主机而设置的部分。假设向某公司传输数据，该公司内部构建了局域网。数据传输时首先根据网络 ID 找到目标网络（由路由器或网关接收），然后由该网络的路由器根据主机 ID 将数据转发给具体的主机。
例如向 IP 地址 203.211.172.103 传输数据，其中 203.211.172 是网络 ID，103 是主机 ID。数据首先被路由到网络 203.211.172（由该网络的网关路由器接收），然后路由器根据主机 ID 103 将数据传递给局域网内对应的主机。
套接字地址分为 IP 地址和端口号，为什么需要 IP 地址和端口号？或者说，通过 IP 地址可以区分哪些对象？通过端口号可以区分哪些对象？
答：有了 IP 地址和端口号，才能把数据准确地传送到某个应用程序中。通过 IP 地址可以区分网络中不同的主机（计算机），通过端口号可以区分同一主机上不同的应用程序（套接字）。
请说明 IP 地址的分类方法，并据此说出下面这些 IP 的分类。
- 214.121.212.102（C 类）
- 120.101.122.89（A 类）
- 129.78.102.211（B 类）
分类方法：A 类地址的首字节范围为：0~127、B 类地址的首字节范围为：128~191、C 类地址的首字节范围为：192~223。
计算机通过路由器和交换机连接到互联网，请说出路由器和交换机的作用。
答：路由器用于连接不同的网络，负责在不同网络间转发数据包，根据 IP 地址的网络 ID 进行路由选择。交换机用于组织局域网内部的主机连接，局域网内部的主机可以通过交换机直接通信（基于 MAC 地址）。如果局域网内的主机想要和其他网络的主机通信，需要通过路由器转发到目的网络；接收到的其他网络发来的数据先由路由器接收，再由路由器转发到交换机，最终找到具体的主机。
什么是知名端口？其范围是多少？知名端口中具有代表性的 HTTP 和 FTP 的端口号各是多少？
答：知名端口（Well-Known Ports）是保留给特定应用程序使用的端口，范围是 0~1023。HTTP 的默认端口号是 80，FTP 的默认端口号是 20（数据连接）和 21（控制连接）。
向套接字分配地址的 bind 函数原型如下：
c
```
int bind(int sockfd, struct sockaddr *myaddr, socklen_t addrlen);
```
1
而调用时则用：
c
```
bind(serv_sock, (struct sockaddr *)&serv_addr, sizeof(serv_addr));
```
1
此处 serv_addr 为 sockaddr_in 结构体变量。与函数原型不同，传入的是 sockaddr_in 结构体变量，请说明原因。
答：sockaddr 结构体的 sa_data 成员是一个 14 字节的数组，需要手动填充 IP 地址、端口号等信息，使用起来非常麻烦。因此设计了 sockaddr_in 结构体，它将地址信息分成了 sin_family、sin_port、sin_addr 等独立的成员，便于使用。由于 sockaddr_in 和 sockaddr 在内存布局上是兼容的（大小相同，前两个字段偏移一致），且 bind 函数需要的是 sockaddr 类型的指针，所以可以将 sockaddr_in 结构体变量的地址强制转换为 sockaddr* 类型传入，不影响程序的正确运行。
请解释大端序、小端序、网络字节序，并说明为何需要网络字节序。
答：
- 大端序（Big Endian）：高位字节存放在低位地址
- 小端序（Little Endian）：低位字节存放在低位地址
- 网络字节序：为了在网络上统一传输数据的格式，约定使用大端序作为网络字节序
需要网络字节序的原因：不同的 CPU 架构采用不同的字节序（如 x86 是小端序，PowerPC 是大端序），如果两台字节序不同的计算机直接传输数据，接收方会错误解析数据。因此约定网络传输统一使用大端序，发送前将主机字节序转换为网络字节序，接收后再转换回主机字节序。
大端序计算机希望把 4 字节整数型 12 传递到小端序计算机。请说出数据传输过程中发生的字节序变换过程。
答：整数 12 的十六进制表示为 0x0000000C。
- 在大端序计算机上，内存表示为：00 00 00 0C（从低地址到高地址）
- 发送时已经是网络字节序（大端序），无需转换，直接发送 00 00 00 0C
- 小端序计算机接收到 00 00 00 0C 后，通过 ntohl() 函数转换为小端序
- 转换后在小端序计算机内存中为：0C 00 00 00（从低地址到高地址）
注意：字节序转换函数处理的是整个 4 字节整数，而非单字节。对于单字节值 12（0x0C），无论在大端序还是小端序机器上，其值都是 0x0C，不会变成 0x21。
怎样表示回送地址？其含义是什么？如果向回送地址处传输数据将会发生什么情况？
答：回送地址表示为 127.0.0.1（IPv4）或 ::1（IPv6），指的是计算机自身的 IP 地址，也称为本地环回地址。无论什么程序，一旦使用回送地址发送数据，数据不会真正发送到网络上，而是在本机协议栈内循环，协议软件立即将数据返回给本机的接收端，不进行任何网络传输。回送地址常用于本地服务测试和网络程序调试。
